Beim Anlegen des Parzellenversuchs können Sie eine Wegbreite für alle Wege eingeben, oder Sie können eine Vorlage nutzen.
Das Verwenden einer Vorlage ist dann nötig, wenn Sie unterschiedlich breite Wege in einem Versuchsblock realisieren wollen.

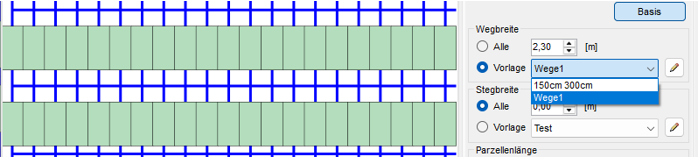

Um diese Option zu nutzen, wählen Sie eine bestehende Vorlage aus dem Dropdown-Menü aus.
Parzellenversuch erstellen
Um nach dem Laden einer Umrissdatei einen neuen Versuch anzulegen, wählen Sie aus dem Menü Parzellenversuch das Untermenü Neuen Versuch erstellen.
Versuchseinstellungen

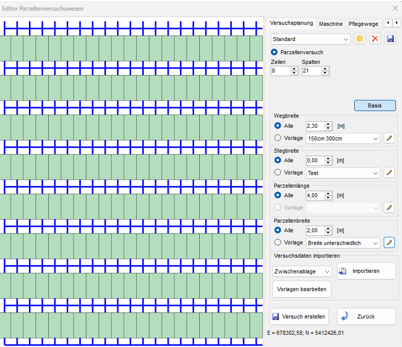

Es öffnet sich ein Fenster mit dem Parzelleneditor. Auf der linken Seite des Parzelleneditor-Fensters sehen Sie den Versuch, so wie er mit den vorhandenen Einstellungen erstellt werden würde. Rechts im Fenster können Sie den Versuch an Ihre Bedürfnisse anpassen. Hier können die Anzahl der Zeilen (Beete) und Spalten (Spuren) sowie die Breite und Länge (jeweils in Meter) der Parzellen eingegeben werden. Als Länge ist die Nettoparzellenlänge anzugeben.
Zudem können Sie eine Wegbreite definieren, welche den Abstand der einzelnen Zeilen zueinander angibt. Sie können eine Breite für alle Wege wählen, oder die Wegbreite nach einem zuvor erstellten Muster anlegen. Hierzu nutzen Sie den Vorlageneditor.
Falls Sie die gewählten Versuchseinstellungen in weiteren Versuchen verwenden möchten, so können Sie diese Einstellungen als Versuchsvorlage speichern.

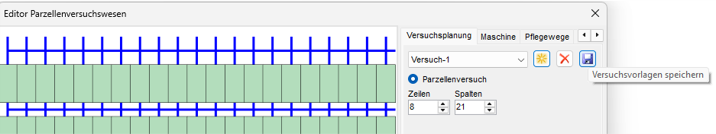

Klicken Sie dazu auf das Neue Versuchsvorlage -Symbol rechts neben der Dropdown-Box und geben Sie eine Bezeichnung für die Versuchsvorlage ein. Klicken Sie dann auf das Speichern-Symbol rechts daneben. Die gespeicherte Vorlage kann jederzeit über die Dropdown-Box aufgerufen werden.

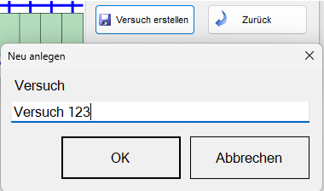

Entspricht der Parzellenversuch Ihren Vorstellungen, so können Sie über den Button Versuch erstellen den Parzellenblock erzeugen und im Kartenfenster darstellen. MiniGIS legt dabei den Parzellenblock als Shapedatei an und fragt Sie nach einem Speicherort. Zudem werden Sie aufgefordert, einen Versuchsnamen anzugeben. Sobald Sie diesen gewählt haben erscheint der Parzellenversuch sowohl in der Kartenansicht als auch in der Ebenenliste.
Vorlagen verwenden

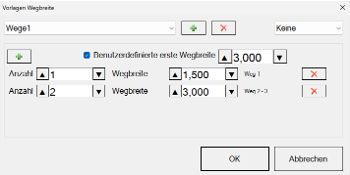

Wenn noch keine Vorlage vorhanden ist, oder wenn Sie eine neue Vorlage erstellen möchten, klicken Sie auf das StiftSymbol rechts neben dem Dropdown-Menü.
Es erscheint ein neues Fenster, in welchem Sie die Vorlage für das Wegmuster erstellen können.

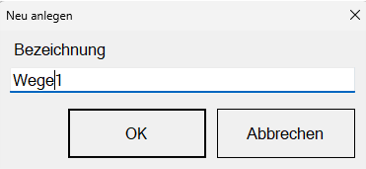

Klicken Sie als erstes auf Neu und geben Sie nach Aufforderung die Bezeichnung für das neue Wegmuster an.
Geben Sie nun in der ersten Zeile die Wegbreite für den ersten Weg an. Ist die Wegbreite weiterer Wege identisch, so können Sie über die Felder von / bis angeben, bis zu welchem Weg die entsprechende Wegbreite verwendet werden soll.
Weitere Wegbreiten können mit dem + Symbol hinzugefügt werden. Auch hier kann wieder angegeben werden, von welchem Weg die Wegbreite verwendet werden soll, und bis zu welchem Weg diese verwendet wird.
Das so angelegte Muster wird wiederholt, wenn die Anzahl der Wege größer ist, als die definierten Wege.

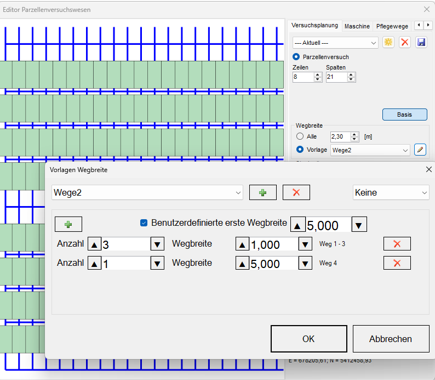

Wenn Sie also zum Beispiel als Wegmuster angeben
Von Weg 1 bis Weg 3: 1 m
Von Weg 4 bis Weg 4: 5 m
dann wird Weg 1, 2 und 3 jeweils einen Meter breit sein, Weg 4 wird 5 Meter breit sein, Weg 5, 6 und 7 werden wieder mit einem Meter Breite erstellt werden, Weg 8 wird 5 Meter breit sein, usw.
Achtung: Das Wegmuster muss mit Weg 1 beginnen und darf beliebig viele Wege enthalten. Es müssen aber alle Wege lückenlos definiert werden.
Beim Anlegen eines Wegbreitenmusters können Sie den Weg vor der ersten Parzelle definieren indem Sie ein Häckchen bei Benutzerdefinierter erster Weg setzen und die gewünschete Wegbreite angeben.
Wenn das Wegmuster Ihren Wünschen entspricht, so können Sie das Muster abspeichern und verwenden, indem Sie auf Speichern klicken.
Falls Sie den erweiterten Parzelleneditor nutzen (siehe nachfolgendes Kapitel), so können Sie analog zum Erstellen von Wegmustern auch Muster für Stege, Parzellenlängen und Parzellenbreiten erzeugen.
Der erweiterte Parzelleneditor

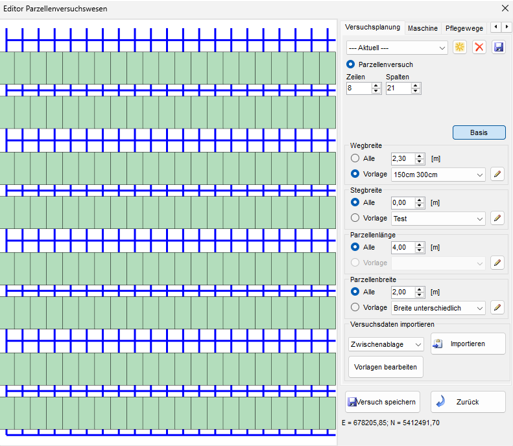

Wenn Sie im Parzelleneditor-Fenster auf den Button Erweitert klicken, erscheinen zusätzliche Einstellungen, um den Parzellenblock nach Ihren Vorstellungen anzupassen.
Zusätzlich zu Wegen können Sie nun auch Stege anlegen. Stege sind z.B. Zufahrtswege in Saatrichtung. Auch hier können Sie entweder alle Stege mit gleicher Stegbreite anlegen, oder ein Muster verwenden.
Im erweiterten Modus ist es auch möglich, die Parzellenbreite und Parzellenlänge über Muster zu definieren. Dadurch müssen nicht mehr alle Parzellen eines Versuchsblockes die gleichen Ausmasse haben, sondern können sowohl unterschiedliche Breiten als auch unterschiedliche Parzellenlängen aufweisen.

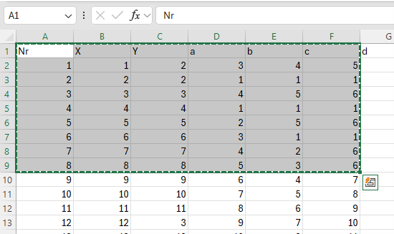

Mit Versuchsdaten importieren können Sie in Microsoft Excel angelegte Versuchspläne kopiert und über die Zwischenablage eingefügen. Erstellen Sie dazu in Microsoft Excel Ihre Versuchsparzellen. Eine Zelle in Excel entspricht dabei einer Versuchsparzelle. Markieren Sie nun die gewünschten Parzellen und kopieren Sie diese in die Zwischenablage.

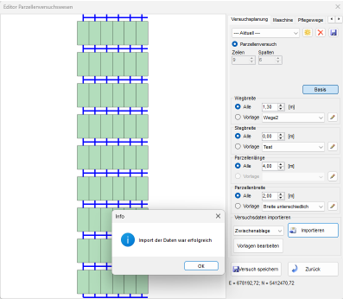

Wählen Sie nun im Dropdown-Menü den Punkt Zwischenablage, und klicken Sie auf Importieren.
In Excel vorgenommene Eintragungen werden dabei als neues Attribut im Datenbankfenster eingefügt.
Nach dem Einfügen aus Excel müssen Sie die Breite und Höhe der Parzellen anpassen.
An dieser Stelle können Sie auch auch Daten aus anderen Quellen (z.B. PIAF) importieren.
Maschine anlegen

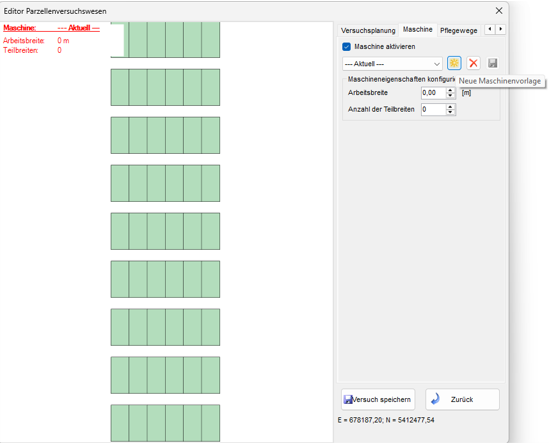

Im Parzelleneditor können Sie im Tab Maschine Ihr Arbeitsgerät vordefinieren.
Klicken Sie dazu auf das Neue Vorlage –Symbol und geben Sie eine Bezeichnung für Ihre Maschine ein.
Geben Sie dann die Arbeitsbreite und die Anzahl der Teilbreiten Ihrer Maschine ein.
Mit den korrekten Einstellungen können Sie somit auch Fahrspuren für Sämaschinen, welche mehrere Parzellen pro Arbeitsbreite säen anlegen. Auch Großparzellen können damit in MiniGIS vorgeplant werden.
Wenn Sie eine Maschine eingestellt haben, wird MiniGIS versuchen, die Breite Ihrer Parzellen auf das Arbeitsgerät abzustimmen. Wenn Sie dies nicht wünschen, so können Sie in der Dropdown-Liste das Arbeitsgerät wieder auf default zurückstellen.
Pflegewege anlegen

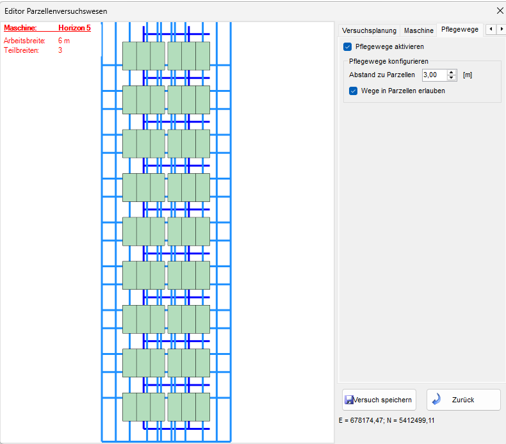

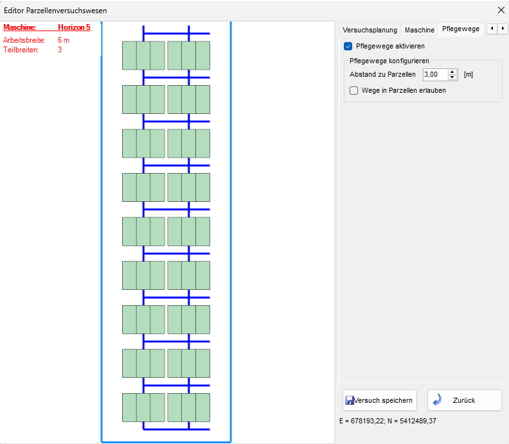

Gerade bei Pflegemaßnahmen kann es nötig sein, die Parzellen bzw. zusammenhängende Parzellenblöcke mit einem speziellen Arbeitsgerät zu umfahren. In diesem Fall können Sie mit der Option Pflegewege aktivieren, um Ihre Parzellen herum Fahrspuren im benötigten Abstand planen. Der Abstand ist dabei in der Regel die halbe Arbeitsbreite des Pflegeschleppers.
MiniGIS wird keine Wege innerhalb der vorhandenen Parzellen anlegen, es sei denn Sie erlauben dies explizit indem Sie ein Häkchen bei Wege in Parzellen erlauben setzen.
Ebene in Parzellenversuch umwandeln
Wenn Sie Ihre Versuchsparzellen und die zugehörigen ABLinien als Shapedateien gespeichert haben (z.B. aus einem anderen MiniGIS-Projekt), so können Sie diese Ebenen auch in einem neuen Projekt als Parzellenversuch verwenden.
Laden Sie beide Ebenen mit Ebene → Ebene laden in das entsprechende MiniGIS Projekt.
Klicken Sie nun mit der rechten Maustaste auf die Ebene, welche die Parzellen als Flächen enthält, und wählen Sie die Option Ebeneneigenschaften.

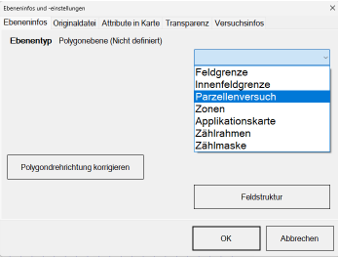

Wechseln Sie in den Tab Versuchswesen und klicken Sie auf die Schaltfläche Ebene in Parzellenversuch.
Schließen Sie das Fenster Ebeneneigenschaften. Das Symbol vor der Parzellen-Ebene in der Ebenenliste stellt nun ein grünes Quadrat dar.
Wechseln Sie in den Tab Versuchswesen und klicken Sie auf die Schaltfläche Ebene in Parzellenversuch.
Schließen Sie das Fenster Ebeneneigenschaften. Das Symbol vor der Parzellen-Ebene in der Ebenenliste stellt nun ein grünes Quadrat dar.
Klicken Sie nun mit der rechten Maustaste auf die Ebene, welche die zugehörigen Fahrspuren enthält und wählen Sie die Option Ebeneneigenschaften.

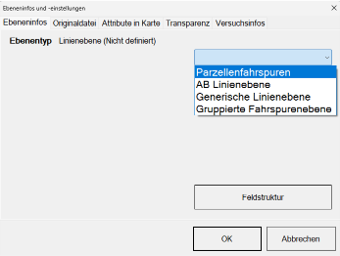

Wechseln Sie in den Tab Versuchswesen und klicken Sie auf die Schaltfläche Ebene in Fahrspur.

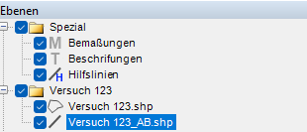

Schließen Sie das Fenster Ebeneneigenschaften. Das Symbol vor der Fahrspur-Ebene in der Ebenenliste stellt nun eine Linie mit einem A und einem B dar.

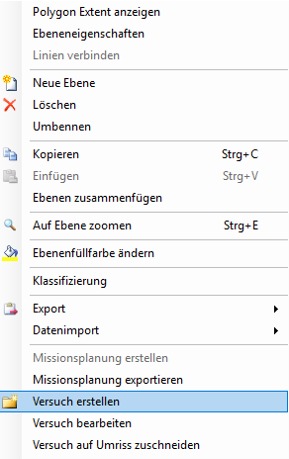

Um die zwei Ebenen nun zu einem Versuchsblock zusammenzufassen, müssen Sie einen Versuchsordner erstellen. Dies geschieht über einen Rechtsklick in der Ebenenliste und Versuch erstellen.
Beantworten Sie die Frage ob Sie einen neuen Versuch im Parzelleneditor erstellen wollen mit Nein.

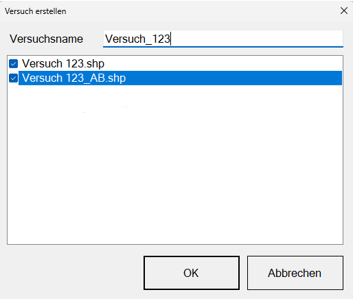

Geben Sie nun einen Versuchsnamen an, wählen Sie die beiden Ebenen für den Versuchsblock aus und klicken Sie auf Übernehmen.
Achtung: Wir empfehlen, nur solche Ebenen als Versuchsebenen zu verwenden, die zuvor in MiniGIS als Versuchsebene (bzw. als zu einem Versuchsblock gehörige AB-Linien) geplant wurden. Anderenfalls können Probleme beim Abfahren mit dem Trimble FmX Display nicht ausgeschlossen werden!
